Compacteur à plaque

Si vous êtes à la recherche d'un compacteur à plaques, nous pouvons vous aider à choisir la plaque de compactage la mieux adaptée à votre entreprise.

Accueil " Machines de construction " Compacteur à plaque

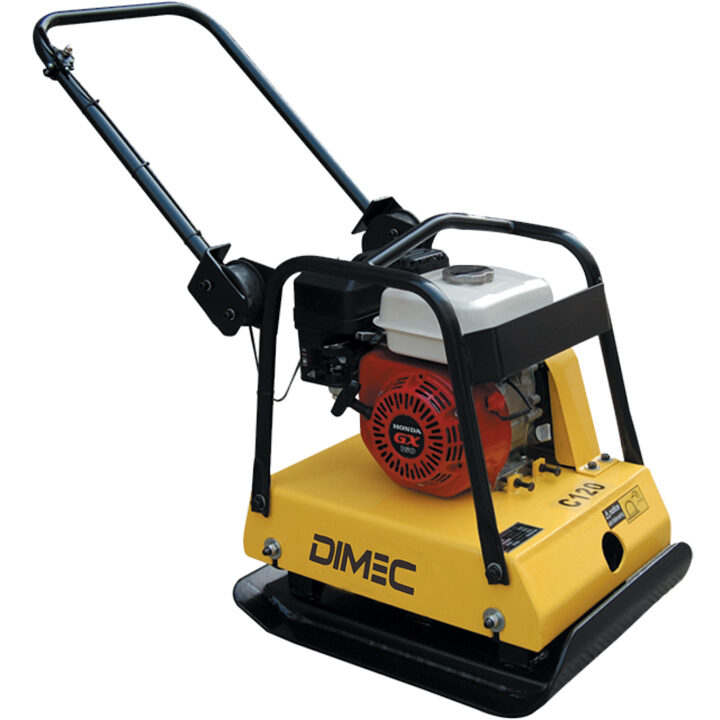

Machine à compacter les plaques PME

Le compacteur à plaque est une pièce indispensable de l'équipement de construction qui est utilisé pour comprimer différents types de sol, d'asphalte et de gravier. Le compacteur à plaque augmente la productivité parce qu'il fournit des performances optimales. Dès que la machine est mise en marche, la plaque plate et lourde commence à se déplacer vers le haut et vers le bas aussi rapidement que l'opérateur le souhaite. PME propose de nombreux modèles de compacteurs à plaques pour différents travaux de construction, qui se distinguent par leur taille, leur puissance et leur mécanisme de fonctionnement.

Caractéristiques

Sécurité et fiabilité
Cage externe pour protéger la plaque des dommages accidentels. L'entraînement par courroie trapézoïdale est entièrement fermé pour une meilleure sécurité et une utilisation sans problème.

Transport facile
Poignée pliable pour faciliter le transport et le stockage. Roues intégrées pour faciliter le transport. Plaque de fond ouverte pour faciliter l'auto-nettoyage.

Plus d'utilisation
Bords correctement incurvés pour faciliter l'accès aux coins lors du compactage.

Fonctionnement confortable
Les amortisseurs de chocs robustes réduisent les vibrations au niveau du plateau supérieur et de la poignée.

Compacteur à plaque avant

Les compacteurs à plaque avant de PME sont conçus pour un mouvement vers l'avant à la pointe de l'industrie, ce qui permet d'obtenir d'excellents résultats de compactage et de réduire la fatigue de l'opérateur.

Equipées de moteurs Loncin ou Honda durables et efficaces, les plaques d'avancement PME offrent une puissance maximale tout en minimisant la consommation de carburant. Notre gamme de compacteurs à plaque avancée durables comprend plusieurs modèles - avec différentes tailles de plaques et forces de compactage.

Compacteur à plaque réversible

PME compacteur à plaque vibrante réversible permet un fonctionnement variable en marche avant et en marche arrière, ce qui est idéal pour le compactage des tranchées et le remblayage autour des fondations. En outre, ces machines peuvent être utilisées de manière stationnaire pour un compactage "ponctuel". L'utilisation de compacteurs à plaques réversibles et à haute performance/travail intensif est courante pour le compactage de la couche de fondation et le compactage en profondeur.

Compacteur à plaque hydraulique réversible

Le système hydraulique PME ajuste le levier de commande de déplacement pour un changement de direction en douceur. La vitesse est réglée par la commande hydraulique de l'élément excentrique. Cela permet à la plaque de se déplacer en douceur et facilite son utilisation.

Un levier de réglage hydraulique améliore la durabilité et le confort, tandis que la poignée peut se replier à 45 et 90 degrés pour faciliter le transport et le stockage.

La plaque de base est résistante aux chocs et présente une conception ouverte et autonettoyante.

Il est de construction solide et robuste, avec un couvercle de courroie étanche qui protège l'embrayage et la courroie.

Compacteur électrique à plaque

Compacteur électrique à plaque est souvent utilisé pour les fondations de petits bâtiments, la construction de divers remblais, le compactage des fondations en terre. Il convient aux matériaux présentant une faible adhérence et un faible frottement entre les particules compactées, en particulier pour le sable non visqueux. L'effet de compactage de la pierre concassée est remarquable.

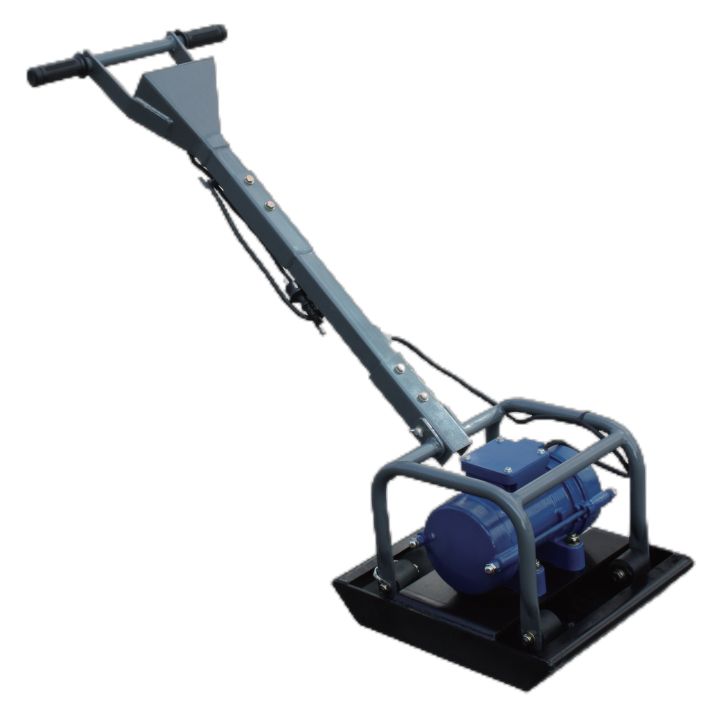

Modèle	PME-C40E
Moteur électrique	220V, 50Hz, monophasé
Puissance nominale [KW]	0.55
Fréquence [vpm]	3000
Force centrifuge [KN]	2.6
Profondeur de compactage [cm]	20
Vitesse de déplacement [m/min]	20
Efficacité [m²/hr]	450
Taille de la plaque [cm]	44x38
Poids brut / poids net [kg]	40/45
Emballage (L x L x H) [cm]	46x45x42

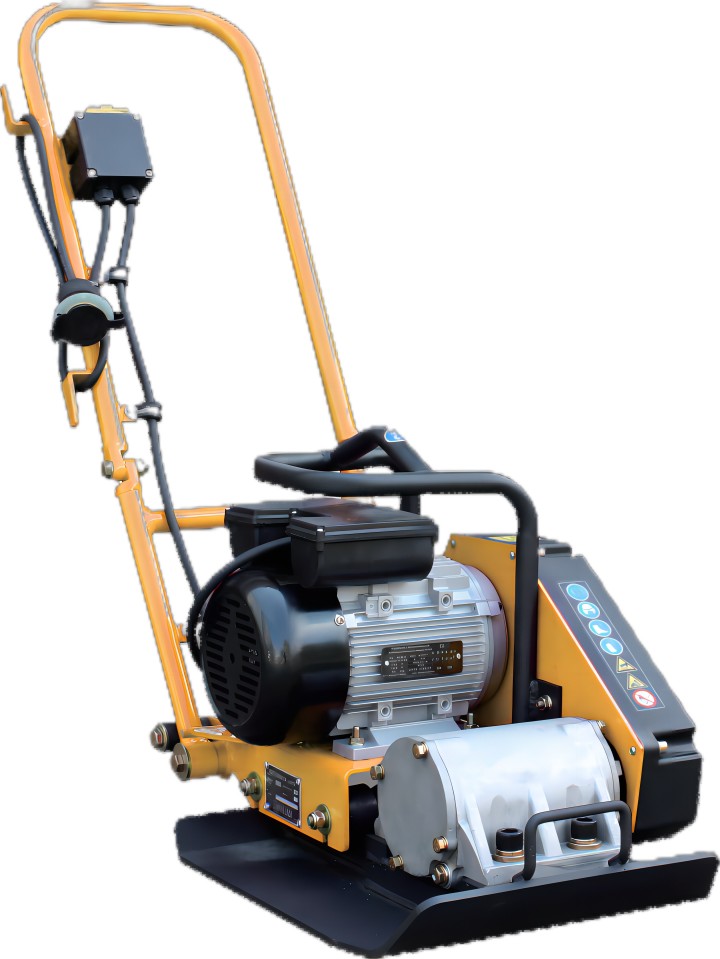

Modèle	PME-C50E
Moteur électrique	110V, 60HZ / 220V, 50Hz, monophasé
Puissance nominale [KW]	1.5
Fréquence [vpm]	5300
Force centrifuge [KN]	10.5
Profondeur de compactage [cm]	20
Vitesse de déplacement [m/min]	25
Efficacité [m²/hr]	615
Taille de la plaque [cm]	48x38
Poids brut / poids net [kg]	51/55
Emballage (L x L x H) [cm]	68x41x50

Comparaison des paramètres

Modèle	Fréquence [VPM]	Force centrifuge [KN]	Taille de la plaque (L x L ) [cm]	Profondeur maximale de compactage [cm]	Vitesse de déplacement [m/min]

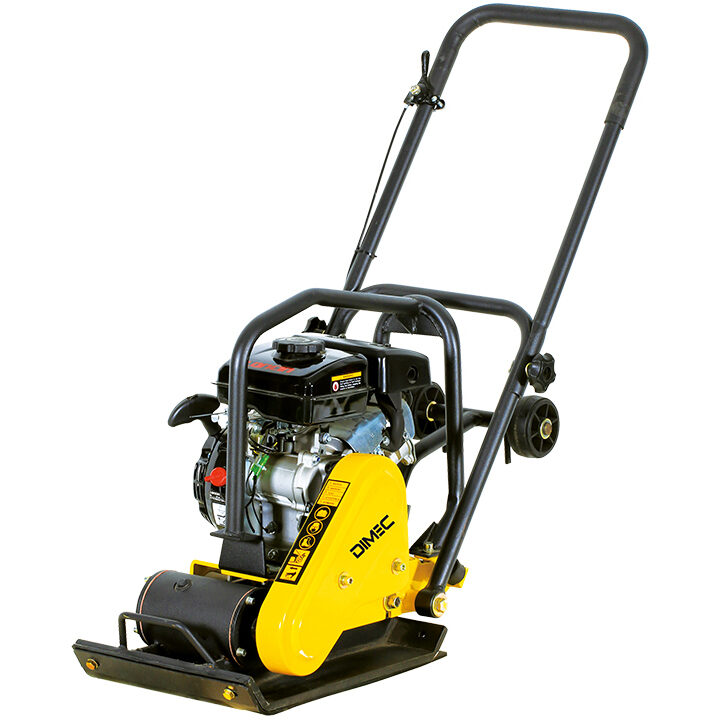

PME-C50	5200	9	43x31	20	20

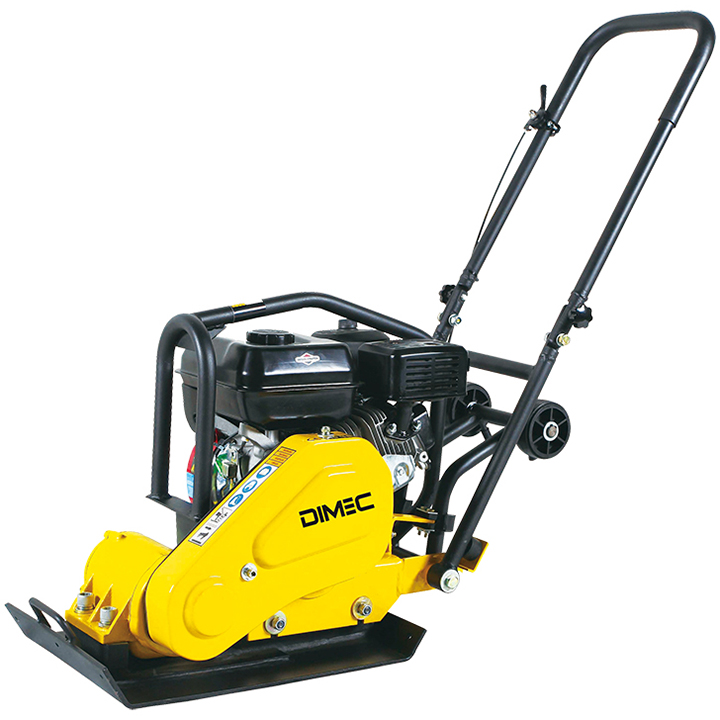

PME-C60	5600	12	50x36	28	25

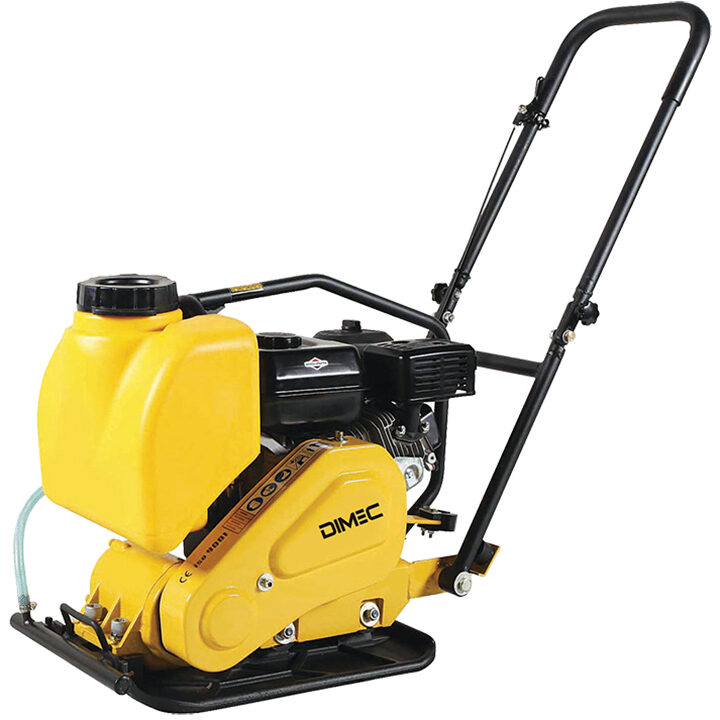

PME-C60T	5600	12	50x36	28	25

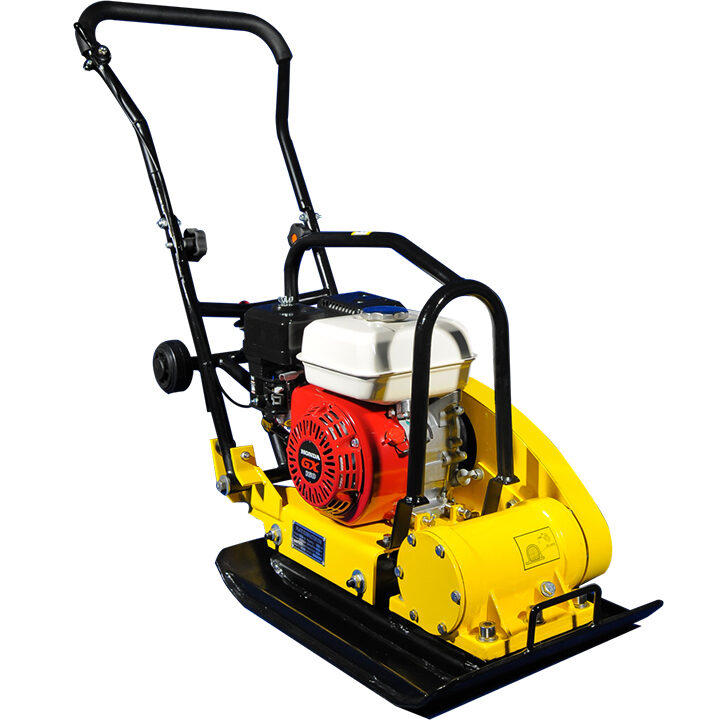

PME-C80	4200	15	64x42	35	25

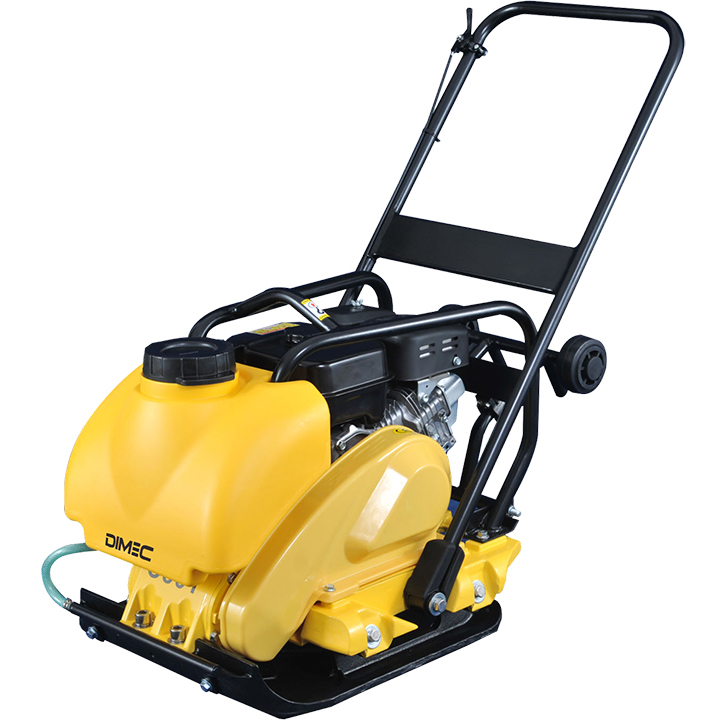

PME-C80T	5500	14	53x50	30	25

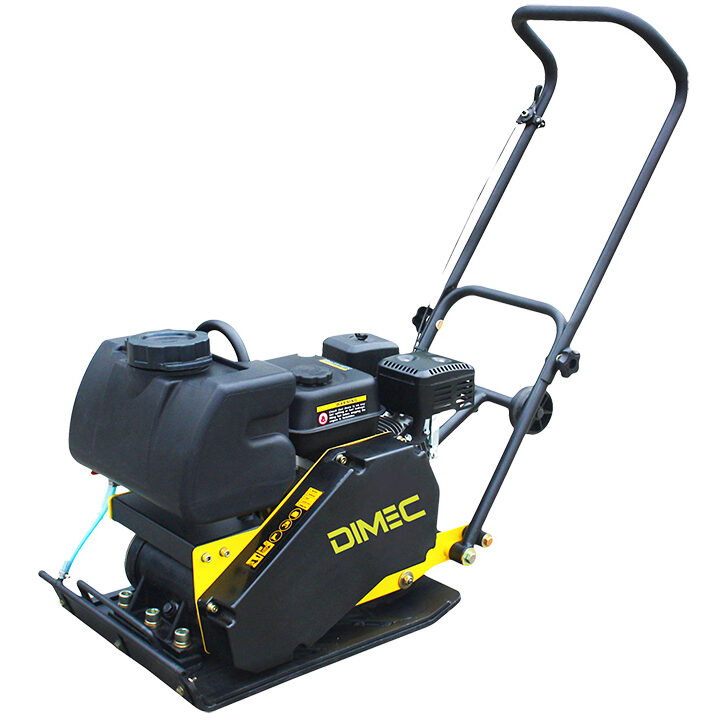

PME-C85T	4200	14	59x43	30	25

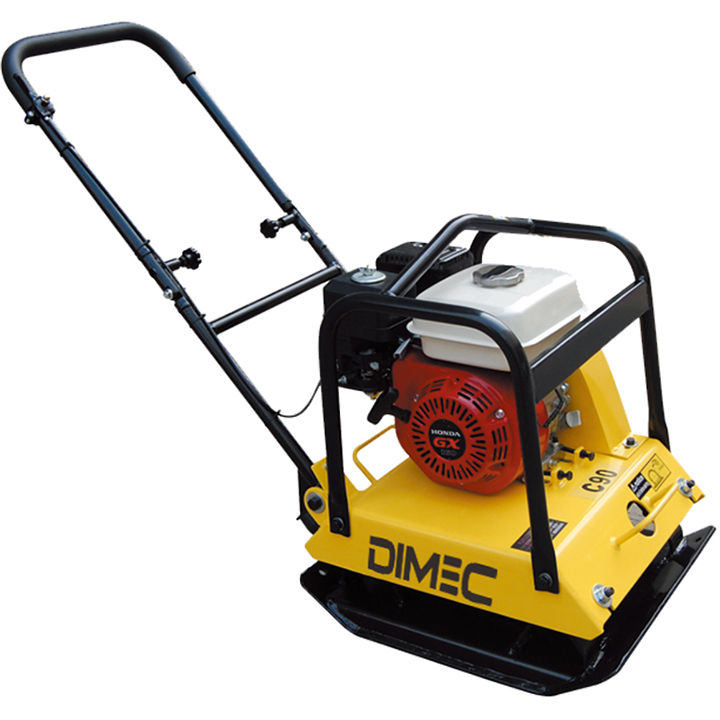

PME-C90	4200	16	55x45	35	25

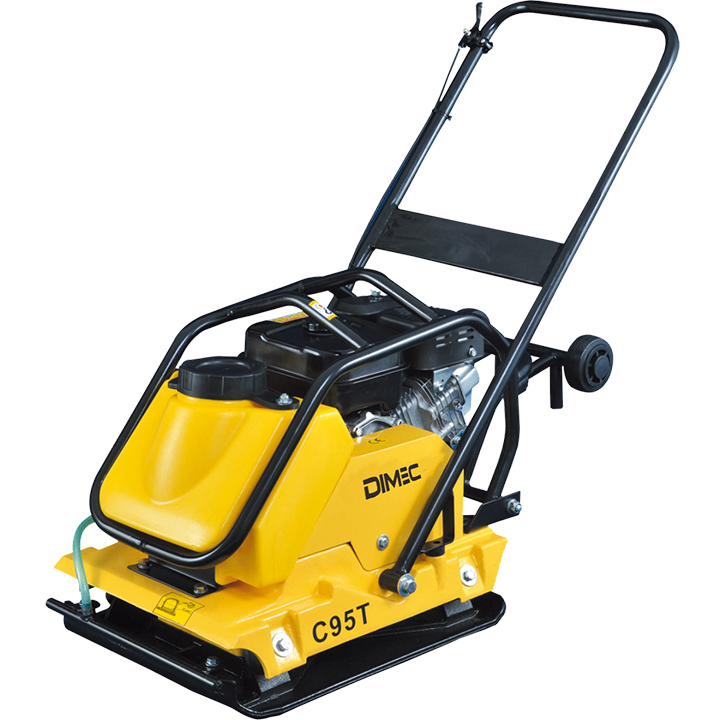

PME-C95T	4500	18	62x45	35	25

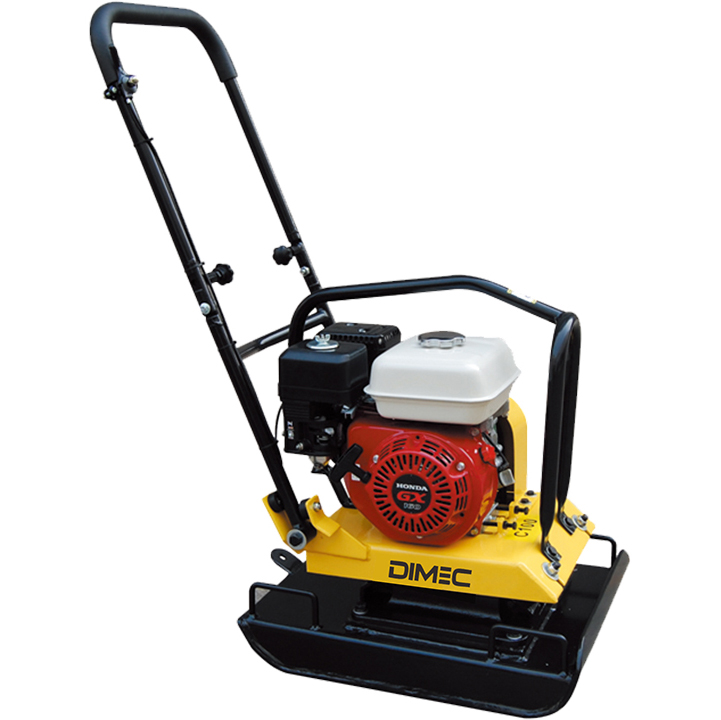

PME-C100	7000	20	60x44	35	20

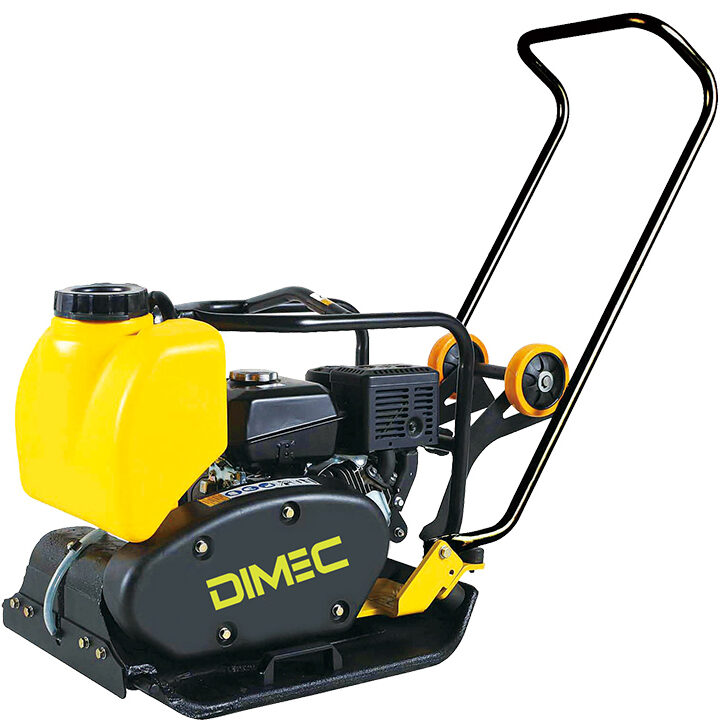

PME-C110T	4950	20	64x50	35	25
PME-C120	4200	20	62X45	40	25

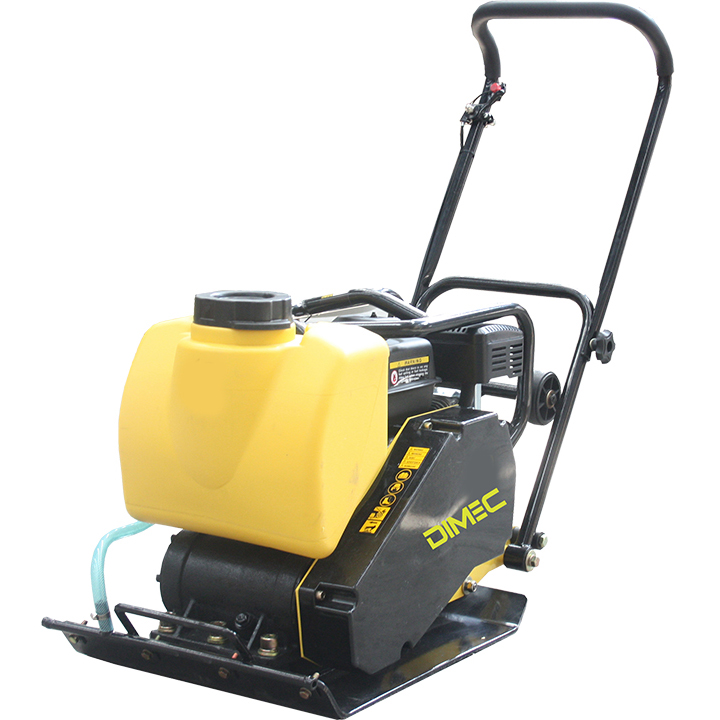

PME-C120T	4200	19	60x50	35	25

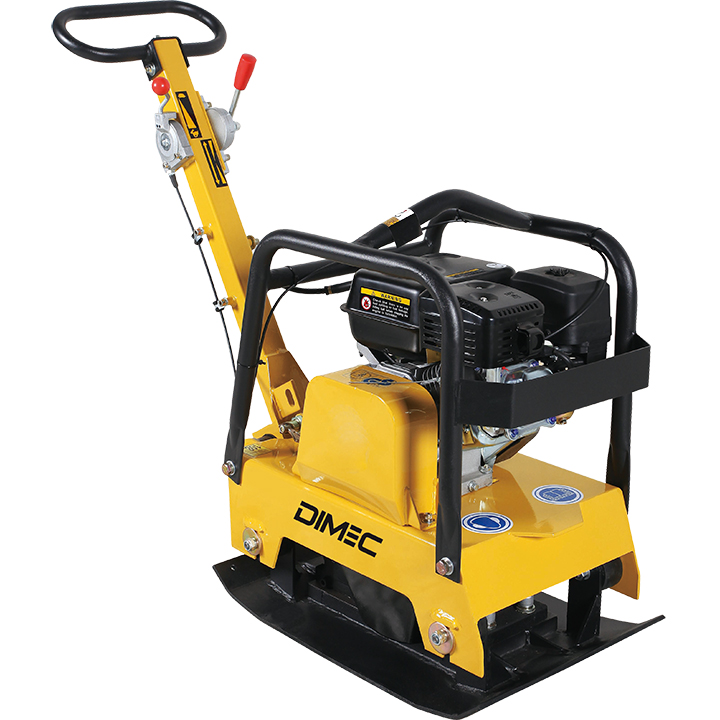

PME-C150	4300	25	63x40	50	20

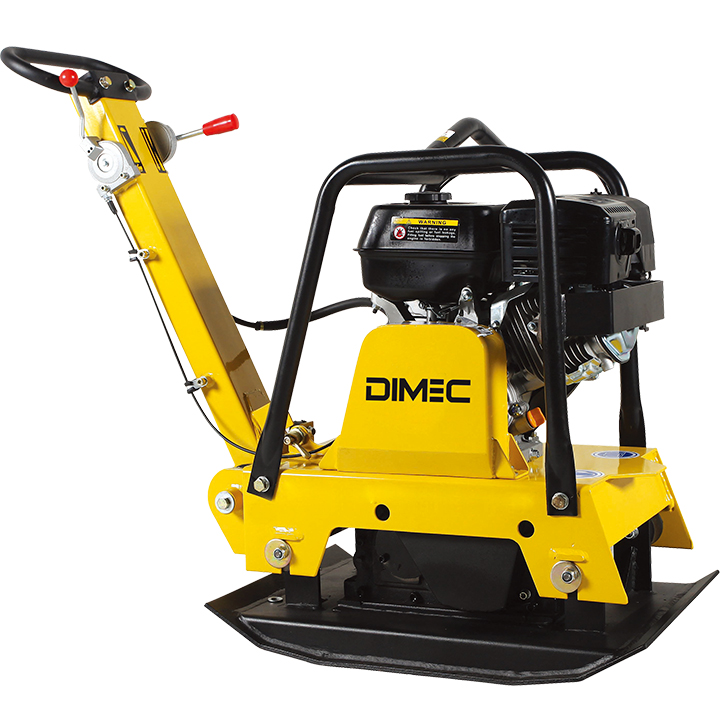

PME-C160	4000	30	71x45	60	20

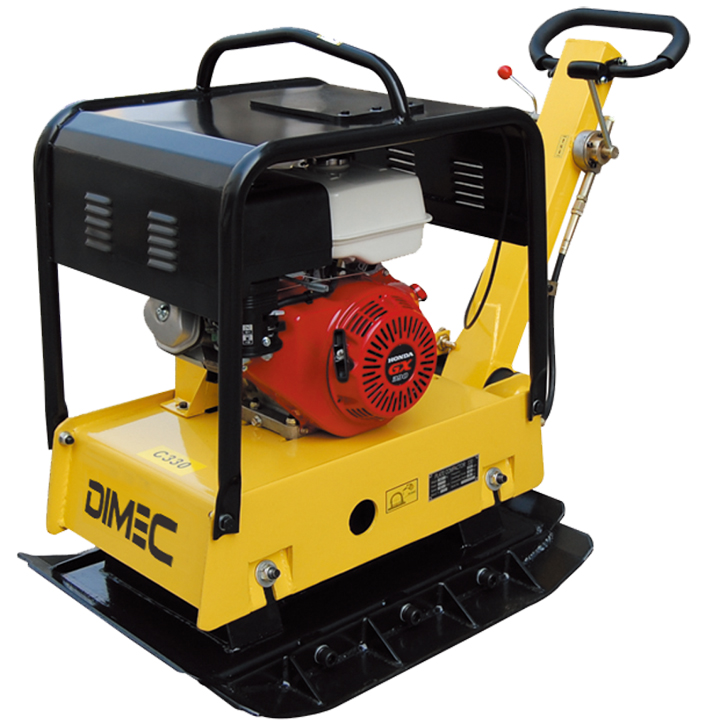

PME-C330	3750	38	83x68	90	25

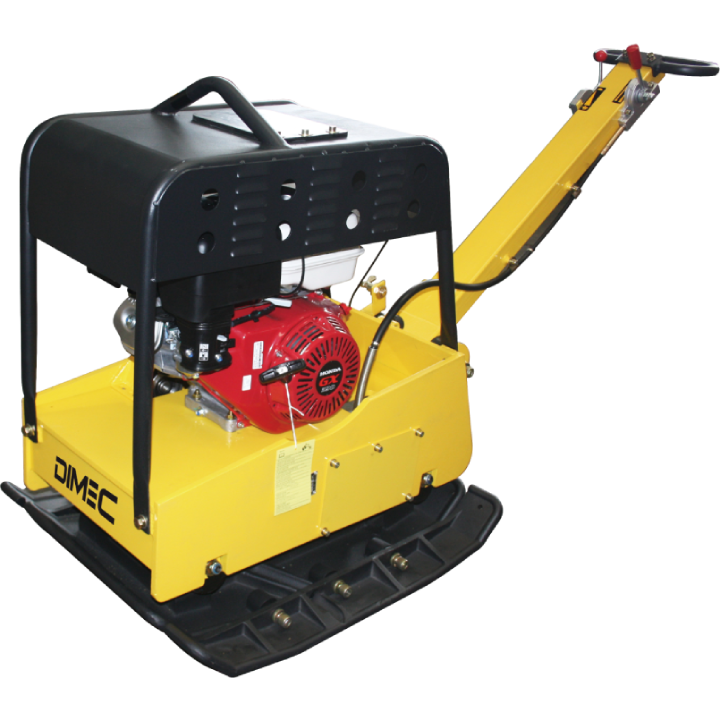

PME-C330A	3750	38	90x68	90	25

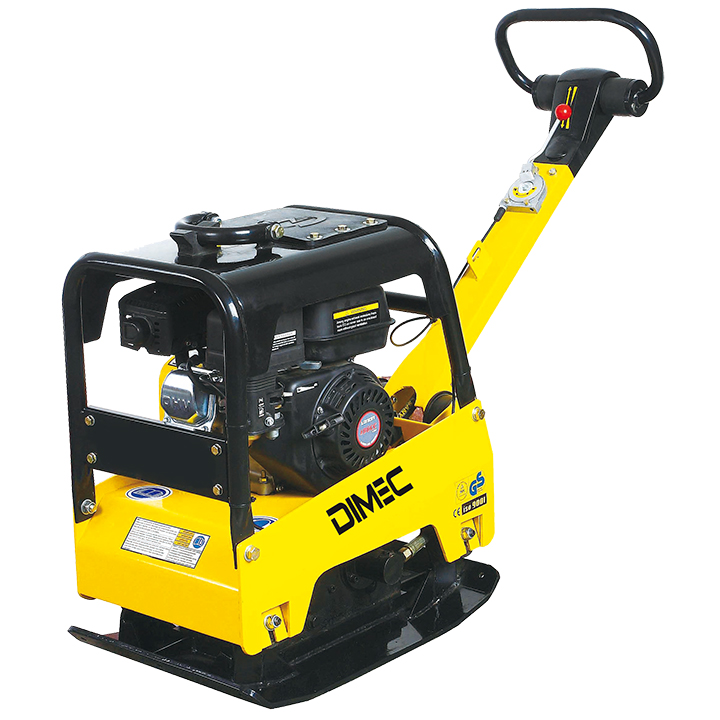

PME-CY150	4350	25	63x40	50	25

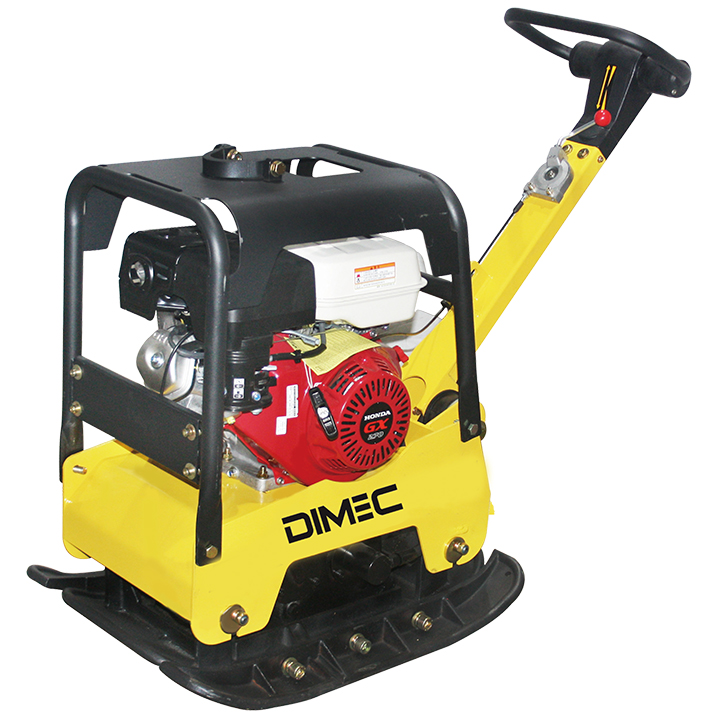

PME-CY170	4800	30	71x52	60	25

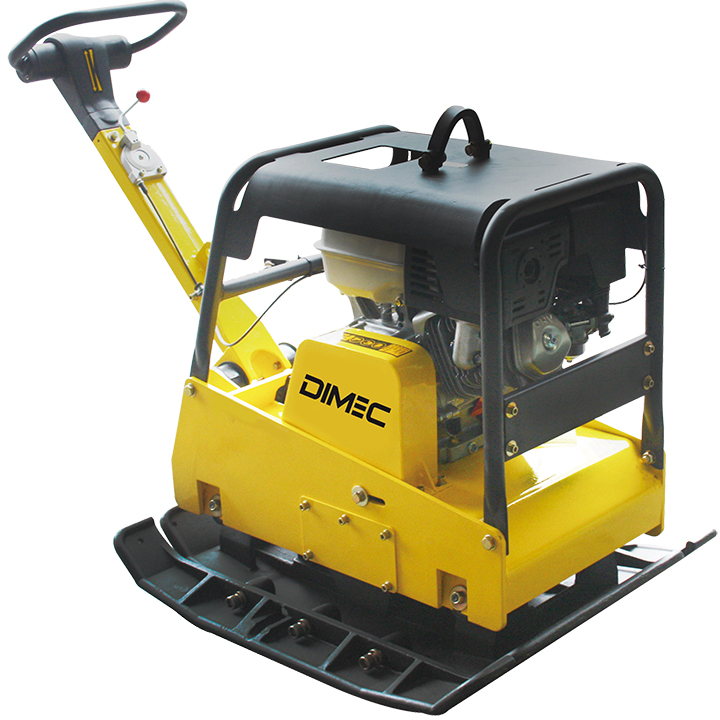

PME-CY300	4800	38	84x68	90	25

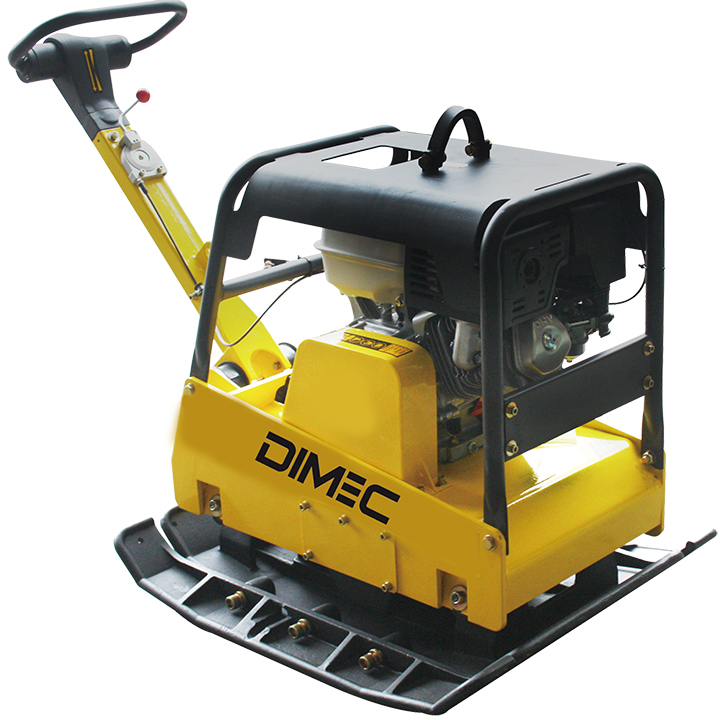

PME-CY350	4800	40	84x68	95	25

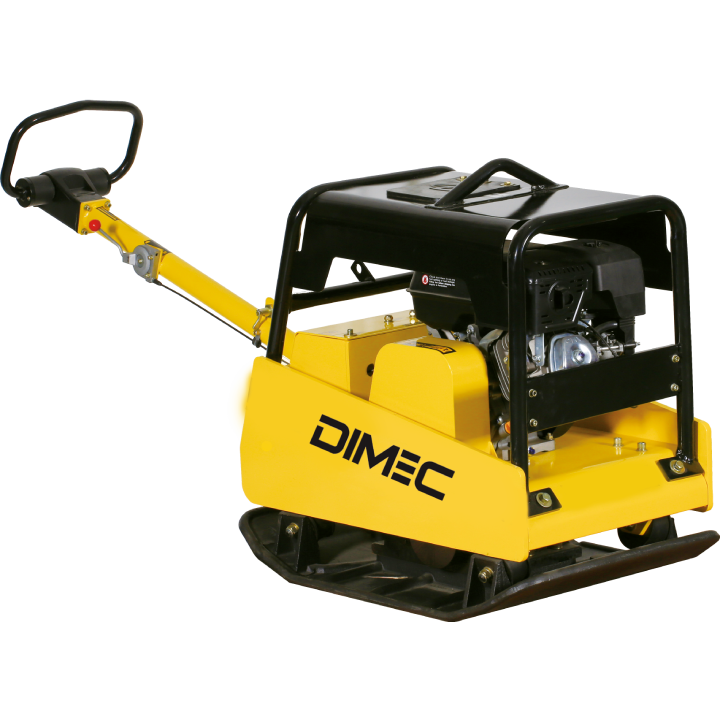

PME-CY400	4000	48	91x62	100	20

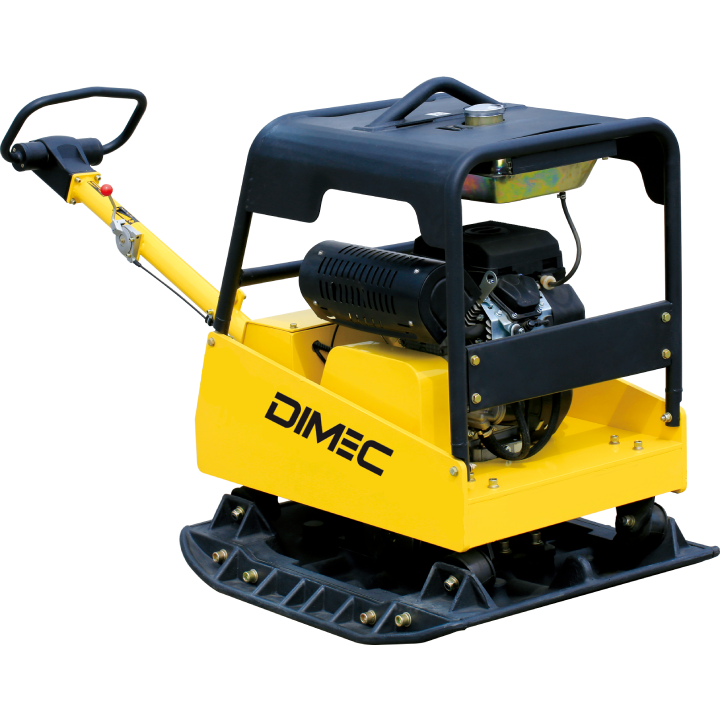

PME-CY500	3500	60	94x86	100	25

Application

Avantages du compacteur à plaque

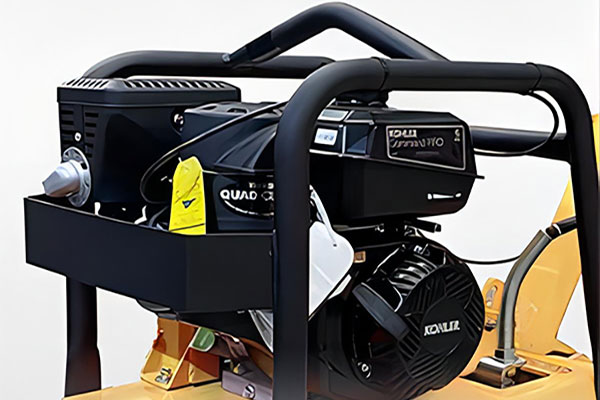

MOTEUR PUISSANT

Le moteur est puissant et durable. Alimentation électrique/essence/diesel en option

PLAQUE ÉPAISSIE

La plaque de battage épaissie rend le battage plus ferme, elle est de très bonne qualité et a une longue durée de vie.

VIBRATEUR

Vibrateur à haute fréquence, grande force d'excitation, faible bruit, avec amortisseur en caoutchouc

CONCEPTION DE LA ROUE DE VOYAGE

La roue de marche pliable est installée sur la machine, elle est facile à déplacer et à utiliser.

Caractéristiques de la plaque de compactage PME

1.Démarrage facile et fonctionnement en douceur.

2.La plaque inférieure du compacteur plat est fabriquée en acier allié au manganèse ou en fonte ductile, ce qui lui confère une bonne résistance à l'usure.

3.Sa surface a été pulvérisée avec du plastique, avec un aspect brillant de magnésium, et elle peut également prévenir la rouille et la corrosion.

4.Le mécanisme de la poignée peut facilement avancer et reculer, et la hauteur de la poignée peut être réglée de manière appropriée.

5.Excellente aptitude au nivellement pour un compactage idéal, même dans des environnements difficiles.

6.Moteur diesel à essence avec boîtier robuste, facile à entretenir et à prolonger la durée de vie.

Les compacteurs à plaque peuvent être utilisés sur différents types de sols

Le compactage est défini comme la méthode consistant à augmenter mécaniquement la densité des fondations. En Il s'agit d'une partie importante du processus de construction. S'il est mal réalisé, le tassement des le sol pourrait se produire et entraîner des coûts d'entretien inutiles ou une défaillance de la structure. Presque tous les types des chantiers et des projets de construction utilisent des techniques de compactage mécanique.

Compacteur de sol
Compacteur de terre
Compacteur de béton
Compacteur de gravier
Compacteur de pierres
Compacteur de sable

Amélioration de la stabilité du sol

Les compacteurs à plaque assurent un compactage complet, réduisant ainsi le risque de tassement et de défaillance structurelle.

Amélioration de la qualité de la construction

Un bon compactage permet d'obtenir une base plus uniforme et plus stable, ce qui se traduit par une construction de meilleure qualité avec moins de défauts.

Efficacité en termes de temps et de coûts

Les compacteurs à plaque permettent un compactage plus rapide que les méthodes manuelles, ce qui permet d'économiser du temps et de la main d'œuvre sur les projets de construction.

Avantages de l'utilisation de compacteurs à plaque

Comment choisir un compacteur à plaque

Exigences du projet

Tenez compte de la taille et de l'étendue du projet pour déterminer la taille et le type de compacteur à plaque appropriés.

Type de sol

Les différents types de sol requièrent des méthodes et des équipements de compactage différents. Choisissez un compacteur à plaque adapté aux conditions du sol sur le site de votre projet.

Taille et poids du compacteur à plaque

Veillez à ce que le compacteur à plaque soit facile à manœuvrer et à transporter, en particulier pour les projets dont l'accès est limité ou qui présentent des contraintes d'espace.

Comparaison avec compactage manuel

Les compacteurs à plaques offrent un compactage plus rapide et plus efficace que les méthodes manuelles, ce qui permet d'économiser du temps et de la main-d'œuvre.

Différences par rapport aux compacteurs à rouleaux

Bien que les compacteurs à plaques et les compacteurs à rouleaux soient tous deux utilisés pour le compactage des sols, ils ont des principes de fonctionnement différents et conviennent à des types de projets différents.

Compacteur à plaque et autres méthodes de compactage

De quelle taille de compacteur à plaque ai-je besoin pour mon projet ?

La taille du compacteur à plaque dépend de la taille et de l'étendue de votre projet. Consultez un expert en matériel de construction pour déterminer la taille appropriée à vos besoins spécifiques.

Les compacteurs à plaque peuvent-ils être utilisés pour le compactage de l'asphalte ?

Oui, les compacteurs à plaque peuvent être utilisés pour compacter l'asphalte, mais il est essentiel d'utiliser un compacteur spécialement conçu pour le compactage de l'asphalte afin d'obtenir des résultats optimaux.

Comment savoir si mon compacteur à plaque a besoin d'être entretenu ?

Surveillez les signes d'usure, les bruits inhabituels ou les baisses de performance. Des contrôles d'entretien réguliers peuvent aider à prévenir les problèmes majeurs et à prolonger la durée de vie de votre compacteur à plaque.

Les compacteurs à plaque sont-ils faciles à transporter ?

Oui, la plupart des compacteurs à plaque sont conçus pour être portables et faciles à transporter. Toutefois, il est essentiel de tenir compte du poids et de la taille du compacteur lors de la planification du transport.

Les compacteurs à plaque peuvent-ils travailler sur des terrains accidentés ?

Les compacteurs à plaque sont des machines polyvalentes qui peuvent s'adapter à une grande variété de terrains, y compris les surfaces irrégulières. Cependant, une technique et un réglage appropriés peuvent être nécessaires pour obtenir des résultats de compactage optimaux sur un terrain accidenté.

Quels moteurs pouvez-vous fournir ?

Moteur Honda, moteur Robin, moteur Loncin, moteur Lifan, moteur diesel Kipor, etc. Nous pouvons utiliser des moteurs à la demande des clients.

Quels sont les certificats dont vous disposez ?

CE, GS, certificat de bruit, EPA...

Pouvez-vous fournir des services OEM, ODM ?

Oui, notre société peut produire selon la demande des clients.

Maintenance

Calendrier d'entretien périodique des compacteurs à plaque

	Tous les jours avant de commencer	Après les 5 premières heures	Après les 50 premières heures	Chaque semaine ou 25 heures	Chaque mois ou 100 heures.	Tous les 3 mois ou 300 heures.
Vérifier le niveau de la fule	√
Vérifier le niveau d'huile de la machine	√
Vérifier l'absence de fissures ou de fuites dans les conduites et les raccords.	√
Serrer les vis de la plaque inférieure		√		√
Vérifier et serrer les vis du cylindre du moteur		√		√
Vérifier et serrer le matériel externe		√		√
Vérifier la courroie trapézoïdale					√
Nettoyer les ailettes de refroidissement du moteur				√
Nettoyer le démarreur de recul						√
Changer l'huile du vibrateur			√			√
Nettoyer le silencieux du moteur et l'orifice d'échappement						√

Remarque : si les performances du moteur sont médiocres, vérifiez, nettoyez et remplacez les éléments du filtre à air si nécessaire.

Calendrier d'entretien périodique du moteur

		Chaque utilisation	Premier mois ou 20 heures	Tous les 3 mois ou 50 heures	Tous les 6 mois ou 100 heures	Chaque année ou 300 heures
Huile moteur	Vérifier le niveau	√
Huile moteur	Changer		√		√
Filtre à air	Vérifier	√
	Nettoyer			√(1)
	Remplacer					√☆
Coupe à sédiments					√
Bougie d'allumage	Vérifier-Nettoyer				√
Bougie d'allumage	Remplacer					√
Pare-étincelles (pièces en option)	Nettoyer				√
Vitesse de ralenti	Contrôler-Adapter					√(2)
Jeu des soupapes	Contrôler-Adapter					√(2)
Réservoir de carburant et filtre	Nettoyer					√(2)
Chambre de combustion	Nettoyer	Toutes les 300 heures (2)
Conduite de carburant	Vérifier	Tous les 2 ans (Remplacer si nécessaire) (2)

☆ Remplacer uniquement le type d'élément de papier.
(1) Entretien plus fréquent en cas d'utilisation dans des zones poussiéreuses.
(2)L'entretien de ces éléments doit être confié à votre revendeur, à moins que vous ne disposiez des outils adéquats et que vous soyez mécanicien. Reportez-vous au manuel pour connaître les procédures d'entretien.
Effectué tous les mois indiqués ou toutes les heures de fonctionnement, au premier des deux termes échus.
